詳細記錄：拆解一款12V直流穩壓電源適配器的全程
2018-4-15 15:40:24??????點擊：
之前我發現了一些可怕的中國制造12V直流穩壓電源適配器，這激發了我的好奇心。我決定繼續尋找。
我放棄了阿里速賣通(AliExpress)這類中國直銷渠道，到亞馬遜上轉了轉。看了很多關于AC適配器的評價，似乎就算是亞馬遜也不能保證產品質量的可靠，但是我得承認在亞馬遜上找到高質量AC適配器的可能性還是比阿里大一些。
網站上部分PSU由第三方發貨，也有亞馬遜發貨的。我選擇了由亞馬遜發貨的一對12 V/6A適配器，是一家名為Selectec的公司生產的(Amazon.ca link; Amazon.com link)。
這款適配器給我的第一印象還是很不錯的。它看起來比較堅固，而且在關閉之前仍能提供高達6.9A的電流。在6A 的額定電流時，電纜電壓下降了 0.75 V。雖說不是很好，但我見過太多比這還糟的了。
接上3 A的負載，讓適配器保持熱穩定狀態，結果達到了我認為可接受的溫升。我估計最高可承受溫度可能達到50°C，大部分情況下溫度都沒那么高。然而，當電流超過5A時，外殼卻變得異常發燙（對不起，在進行實際的溫度測量時，我應該更勤快一點兒）。
因為沒有測試過任何北美或歐洲品牌的適配器產品，所以我無法告訴你適配器額定值的標準到底是多少。它們在滿負荷時到底有多熱？我只能說，如果你希望你的中國制造適配器有一個合理的使用壽命，它的負載最好不要超過額定標準的一半或者三分之二。我確實有一個2 A的直流穩壓電源適配器，我有把握它可以滿負荷持續工作。比起大部分額定功率差不多的適配器，它的外殼要大一些，因此可以承受稍大的負載溫度。而這個6 A的適配器外殼尺寸要比其額定標準小（30×50×109 mm）。
我準備拆解它啦。我們來看一下。
圖1：拆開外殼，可以看到PCB散熱器組件非常牢固。
圖2：散熱器通過兩個TO-220器件固定，還有橋式整流器（PCB左上方）、保險絲（左下方），以及變壓器T1（中心右側）。
圖3：SMD器件布局緊湊，六引腳的U1位于中心右側，是控制器IC，其代碼標明是“ANrG1”。
是不是沒有看到EMI濾波器？我也沒看到。是不是不相信FCC和CE認證？我也不相信。
AC連接器不是IEC，它的兩端是“剃刀”式的。還好，PCB上有一個接地連接，它連接到一對藍色陶瓷高壓電容，還有負直流輸出。
輸出整流器是肖特基TO-220，可能是雙并聯。
仔細看看圖3，注意到絲印上的那幾條粗線條嗎？我猜測這些可能是要被銑削的隔離槽吧。如果真是這樣，應該是忘了切除。
就這些啦。一個12V直流穩壓電源的適配器，雖然算不上糟糕，但也沒有什么令人驚喜之處。它有一定的質量水準，但顯然也有可疑之處。買家自慎！
我放棄了阿里速賣通(AliExpress)這類中國直銷渠道，到亞馬遜上轉了轉。看了很多關于AC適配器的評價，似乎就算是亞馬遜也不能保證產品質量的可靠，但是我得承認在亞馬遜上找到高質量AC適配器的可能性還是比阿里大一些。
網站上部分PSU由第三方發貨，也有亞馬遜發貨的。我選擇了由亞馬遜發貨的一對12 V/6A適配器，是一家名為Selectec的公司生產的(Amazon.ca link; Amazon.com link)。
這款適配器給我的第一印象還是很不錯的。它看起來比較堅固，而且在關閉之前仍能提供高達6.9A的電流。在6A 的額定電流時，電纜電壓下降了 0.75 V。雖說不是很好，但我見過太多比這還糟的了。
接上3 A的負載，讓適配器保持熱穩定狀態，結果達到了我認為可接受的溫升。我估計最高可承受溫度可能達到50°C，大部分情況下溫度都沒那么高。然而，當電流超過5A時，外殼卻變得異常發燙（對不起，在進行實際的溫度測量時，我應該更勤快一點兒）。
因為沒有測試過任何北美或歐洲品牌的適配器產品，所以我無法告訴你適配器額定值的標準到底是多少。它們在滿負荷時到底有多熱？我只能說，如果你希望你的中國制造適配器有一個合理的使用壽命，它的負載最好不要超過額定標準的一半或者三分之二。我確實有一個2 A的直流穩壓電源適配器，我有把握它可以滿負荷持續工作。比起大部分額定功率差不多的適配器，它的外殼要大一些，因此可以承受稍大的負載溫度。而這個6 A的適配器外殼尺寸要比其額定標準小（30×50×109 mm）。
我準備拆解它啦。我們來看一下。

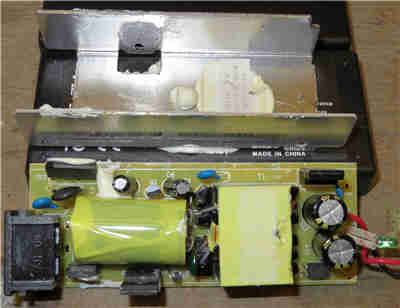

圖1：拆開外殼，可以看到PCB散熱器組件非常牢固。
圖2：散熱器通過兩個TO-220器件固定，還有橋式整流器（PCB左上方）、保險絲（左下方），以及變壓器T1（中心右側）。

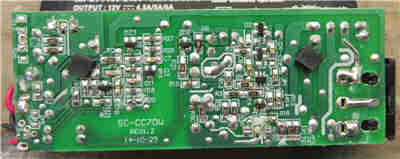

圖3：SMD器件布局緊湊，六引腳的U1位于中心右側，是控制器IC，其代碼標明是“ANrG1”。
是不是沒有看到EMI濾波器？我也沒看到。是不是不相信FCC和CE認證？我也不相信。
AC連接器不是IEC，它的兩端是“剃刀”式的。還好，PCB上有一個接地連接，它連接到一對藍色陶瓷高壓電容，還有負直流輸出。
輸出整流器是肖特基TO-220，可能是雙并聯。
仔細看看圖3，注意到絲印上的那幾條粗線條嗎？我猜測這些可能是要被銑削的隔離槽吧。如果真是這樣，應該是忘了切除。
就這些啦。一個12V直流穩壓電源的適配器，雖然算不上糟糕，但也沒有什么令人驚喜之處。它有一定的質量水準，但顯然也有可疑之處。買家自慎！
