全主動充電機充電鋰電池漿料制備體系
2017-9-11 9:47:26??????點擊：
充電機充電鋰離子蓄電池的出產制作，是由一個個工藝進程緊密聯絡起來的進程。全體來說，充電機充電鋰電池的出產包含極片制作工藝、充電機充電蓄電池拼裝工藝以及終究的注液、預充、化成、老化工藝。在這三個階段的工藝中，每道工序又可分為數道要害工藝，每一步都會對充電機充電蓄電池終究的功能構成很大的影響。
在極片制作工藝階段，可細分為漿料制備、漿料涂覆、極片輥壓、極片分切、極片枯燥五道工藝。在充電機充電蓄電池拼裝工藝，又依據充電機充電蓄電池規格型號的不同，大致分為卷繞、入殼、焊接等工藝。在終究的注液階段又包含注液、排氣、封口、預充、化成、老化等各個工藝。充電機充電蓄電池制作進程中每道工序都會構成必定的浪費，浪費的原因有職工失誤、設備失誤、環境原因等等，為了確保產品的本錢率滿足好，就盡量確保每一步產品都是合格的。
電極漿料的制備是整個工序中最要害的一環，電極漿料質量好壞直接影響著能否進行下一步。漿料制備是將活物質、粘接劑、溶劑、增稠劑等粉液混合均勻后構成的非牛頓高粘度流體，該流體需求具有必定的粘度、好的流動性以及滿足小的顆粒粒徑。工廠作業與實驗室充電機充電蓄電池試做有一點差異，需求具有工藝簡略、操作簡潔、省時省力、機械化程度滿足高級特色。在實踐出產中，充電機充電鋰電池漿料制備體系首要由物料運送、漿料制備、漿料運送等進程組成。
一、物料運送進程

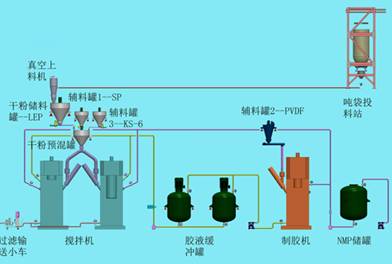

物料運送進程是指將正負極拌和所用的原材料、溶劑、粘接劑等物質安穩地傳送到拌和容器中，是漿料制備的預備工作。正負極漿料物料運送大同小異，差異是需求考慮原材料的特性，圖1是正極物料運送進程示意圖。
充電機充電鋰離子蓄電池全主動配料體系是專為漿料質料進行全主動配料、投料規劃的智能化出產體系。該體系由計量體系、粉體投料及運送體系、計算機中控體系、儲料及中轉緩沖罐體系組成。整套體系實施全主動運送和計量，要求具有高精度稱重模塊及外表，以確保配料功率和精度，一起能夠更有用地阻隔空氣，避免物料蛻變，改進了出產車間環境。首先是活物質的預備，由噸袋投料站進行，之后能夠通過真空上料或負重上料、稱量體系按要求份額進行投料。開始粉料投料完結后，干粉在預混罐中進行預混。充電機充電鋰電池正負極活物質與導電劑、粘接劑等粉末顆粒粒徑、堆積密度、孔隙率等各不相同，干粉預混的意圖就是將各組分進行充沛混合。在此進程中，首要以中低速拌和，跟著拌和的進行，顆粒之間較為均勻地碰撞在一起，一起粉體全體堆積密度逐漸增大且終究趨于共同。
二、漿料拌和體系
在干粉預混完結之后，從前由獨自制膠體系完結的粘接劑膠體將被主動投入拌和機中進行下一步的捏合階段。粘接劑和溶劑的量需求依據拌和工藝斷定，要確保物料滿足的捏合程度。物料的捏合是漿料拌和的重要階段，此階段首要是依托拌和機的強力拌和，物料遭到機械力的剪切和沖突，一起顆粒之間也會有內沖突，在各個作用力下，質料顆粒之間趨于高度渙散。此階段對于制品漿料的粒度和粘度有至關重要的影響。捏合完結之后，緩慢參加溶劑調理漿料粘度和固含量。此階段渙散與聚會共存，并終究到達安穩。在這個階段物料的渙散首要受機械力、粉液間沖突阻力、高速渙散剪切力、漿料與容器壁碰擊相互作用力的影響。
三、漿料運送進程
漿料運送進程規劃的設備及設備有運送泵、過濾設備、渙散設備、儲料罐等。運送泵有螺桿泵、齒輪泵、隔膜泵等多種類型，可是考慮到漿料輸出的安穩性會對集流體涂布有重要的影響，所以挑選運送泵時要挑選動力安穩的運送設備。因?yàn)榘韬屯杲Y(jié)之后可能會有少數的大顆粒存在，為了避免大顆粒對涂布頭、涂布作用構成負面影響，需求對漿料進行大顆粒的過濾。過濾濾網的巨細挑選需求依據涂布設備及漿料性質進行，過小的篩網影響工作功率，過大的篩網又不能起到有用的過濾作用。

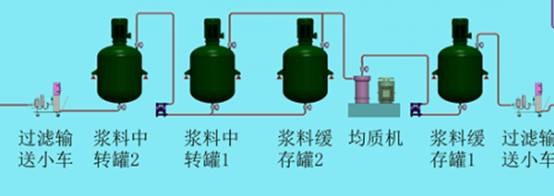

漿料通過過濾后進入漿料儲存罐，需求通過一道均質工序。因?yàn)闈{料拌和完結之后，通過管道運送可能會有必定的顆粒聚會、漿料不安穩的狀況，不利于漿料的涂布。均質機首要由高壓均質腔和增壓組織成。高壓均質腔的內部具有特別規劃的幾許形狀，正極漿料超細均質機，在增壓組織的作用下，均質機，高壓溶液快速的通過均質腔，物料會一起遭到高速剪切、高頻震蕩、空穴現象和對流碰擊等機械力作用和相應的熱效應，由此引發的機械力及化學效應可誘導物料大分子的物理、化學及結構性質發生變化，終到達均質的作用。通過均質機渙散的工序后漿料進行中轉罐中，就能夠進行電極涂布了。
在極片制作工藝階段，可細分為漿料制備、漿料涂覆、極片輥壓、極片分切、極片枯燥五道工藝。在充電機充電蓄電池拼裝工藝，又依據充電機充電蓄電池規格型號的不同，大致分為卷繞、入殼、焊接等工藝。在終究的注液階段又包含注液、排氣、封口、預充、化成、老化等各個工藝。充電機充電蓄電池制作進程中每道工序都會構成必定的浪費，浪費的原因有職工失誤、設備失誤、環境原因等等，為了確保產品的本錢率滿足好，就盡量確保每一步產品都是合格的。
電極漿料的制備是整個工序中最要害的一環，電極漿料質量好壞直接影響著能否進行下一步。漿料制備是將活物質、粘接劑、溶劑、增稠劑等粉液混合均勻后構成的非牛頓高粘度流體，該流體需求具有必定的粘度、好的流動性以及滿足小的顆粒粒徑。工廠作業與實驗室充電機充電蓄電池試做有一點差異，需求具有工藝簡略、操作簡潔、省時省力、機械化程度滿足高級特色。在實踐出產中，充電機充電鋰電池漿料制備體系首要由物料運送、漿料制備、漿料運送等進程組成。
一、物料運送進程
物料運送進程是指將正負極拌和所用的原材料、溶劑、粘接劑等物質安穩地傳送到拌和容器中，是漿料制備的預備工作。正負極漿料物料運送大同小異，差異是需求考慮原材料的特性，圖1是正極物料運送進程示意圖。
充電機充電鋰離子蓄電池全主動配料體系是專為漿料質料進行全主動配料、投料規劃的智能化出產體系。該體系由計量體系、粉體投料及運送體系、計算機中控體系、儲料及中轉緩沖罐體系組成。整套體系實施全主動運送和計量，要求具有高精度稱重模塊及外表，以確保配料功率和精度，一起能夠更有用地阻隔空氣，避免物料蛻變，改進了出產車間環境。首先是活物質的預備，由噸袋投料站進行，之后能夠通過真空上料或負重上料、稱量體系按要求份額進行投料。開始粉料投料完結后，干粉在預混罐中進行預混。充電機充電鋰電池正負極活物質與導電劑、粘接劑等粉末顆粒粒徑、堆積密度、孔隙率等各不相同，干粉預混的意圖就是將各組分進行充沛混合。在此進程中，首要以中低速拌和，跟著拌和的進行，顆粒之間較為均勻地碰撞在一起，一起粉體全體堆積密度逐漸增大且終究趨于共同。
二、漿料拌和體系
在干粉預混完結之后，從前由獨自制膠體系完結的粘接劑膠體將被主動投入拌和機中進行下一步的捏合階段。粘接劑和溶劑的量需求依據拌和工藝斷定，要確保物料滿足的捏合程度。物料的捏合是漿料拌和的重要階段，此階段首要是依托拌和機的強力拌和，物料遭到機械力的剪切和沖突，一起顆粒之間也會有內沖突，在各個作用力下，質料顆粒之間趨于高度渙散。此階段對于制品漿料的粒度和粘度有至關重要的影響。捏合完結之后，緩慢參加溶劑調理漿料粘度和固含量。此階段渙散與聚會共存，并終究到達安穩。在這個階段物料的渙散首要受機械力、粉液間沖突阻力、高速渙散剪切力、漿料與容器壁碰擊相互作用力的影響。
三、漿料運送進程
漿料運送進程規劃的設備及設備有運送泵、過濾設備、渙散設備、儲料罐等。運送泵有螺桿泵、齒輪泵、隔膜泵等多種類型，可是考慮到漿料輸出的安穩性會對集流體涂布有重要的影響，所以挑選運送泵時要挑選動力安穩的運送設備。因?yàn)榘韬屯杲Y(jié)之后可能會有少數的大顆粒存在，為了避免大顆粒對涂布頭、涂布作用構成負面影響，需求對漿料進行大顆粒的過濾。過濾濾網的巨細挑選需求依據涂布設備及漿料性質進行，過小的篩網影響工作功率，過大的篩網又不能起到有用的過濾作用。
漿料通過過濾后進入漿料儲存罐，需求通過一道均質工序。因?yàn)闈{料拌和完結之后，通過管道運送可能會有必定的顆粒聚會、漿料不安穩的狀況，不利于漿料的涂布。均質機首要由高壓均質腔和增壓組織成。高壓均質腔的內部具有特別規劃的幾許形狀，正極漿料超細均質機，在增壓組織的作用下，均質機，高壓溶液快速的通過均質腔，物料會一起遭到高速剪切、高頻震蕩、空穴現象和對流碰擊等機械力作用和相應的熱效應，由此引發的機械力及化學效應可誘導物料大分子的物理、化學及結構性質發生變化，終到達均質的作用。通過均質機渙散的工序后漿料進行中轉罐中，就能夠進行電極涂布了。
