充電機充電蓄電池功能性添加劑在高電壓電解液中的應用方案
2017-9-25 10:58:03??????點擊：
跟著用電設備對充電機充電鋰離子蓄電池容量要求的不斷前進，人們對充電機充電鋰離子蓄電池能量密度前進的希望越來越高。特別是智能手機、平板電腦、筆記本電腦等各種便攜設備，對體積小、待機時間長的充電機充電鋰離子蓄電池提出了更高的要求。
為了設計高能量密度的充電機充電鋰離子蓄電池，除了對其空間利用率的不斷優化，前進充電機充電蓄電池正負極資料的壓實密度和克容量，運用高導電碳納米和高分子粘接劑來前進正極和負極活性物質含量外，前進充電機充電鋰離子蓄電池的作業電壓也是增大充電機充電蓄電池能量密度的重要途徑之一。
現在充電機充電蓄電池的電壓正逐步從4.2V前進到4.35V、4.4V、4.45V、4.5V和5V，其間5V鎳錳充電機充電鋰離子蓄電池具有高能量密度、高功率等優異特性，將是未來新能源轎車及儲能范疇開展的重要方向之一。現在4.35V和4.4V的充電機充電鋰離子蓄電池已在商場上老練運用，4.45V和4.5V也開端受到商場喜愛，逐步會開展老練起來。
高電壓充電機充電鋰離子蓄電池的功用主要是由活性資料和電解液的結構和性質所決議的。其間，電解液的匹配性也非常重要。由于跟著能量密度前進，一般正負極的壓實密度都比較大，電解液浸潤性變差，保液量下降。低保液量會導致充電機充電蓄電池的循環和存儲功用變差。
一.高電壓電解液挑選規范
近年來跟著高電壓正極資料的不斷涌現和運用，慣例碳酸酯和六氟磷酸鋰系統，在4.5V以上電壓充電機充電蓄電池中會發作分化，循環功用差，高溫功用差等充電機充電蓄電池功用的下降，已不能徹底滿意高電壓充電機充電鋰離子蓄電池的要求。高電壓電解液的挑選規范是：
1. 挑選一些氧化電位較高且電化學窗口較寬的溶劑（如：砜類、腈類及氟代溶劑）。
2. 能夠在電解液中參加一些正極維護增加劑來改進正極資料的界面性質。
3. 在電解液中參加正極成膜增加劑，按捺電解液和正極資料界面間的反響。
4. 電解液中參加新式的耐高壓鋰鹽作為增加劑。如在電解液中參加雙草酸硼酸( LiBOB)也能夠在正極資料的外表成膜，阻撓了電解液與電極資料的副反響。
但是從經濟效益考慮，開展適宜的電解液增加劑來安穩電極/電解液界面更加受到研討者們的喜愛。現在研討的高電壓電解液增加劑主要有：含硼類增加劑、有機磷類增加劑、碳酸酯類增加劑、含硫增加劑、離子液體增加劑及其它類型增加劑。
二.高電壓電解液中的功用增加劑品種
1. 含硼類增加劑

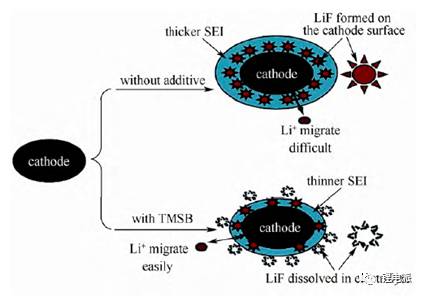

含硼類增加劑會在正極外表構成維護膜，來安穩電極/電解液之間的界面，然后前進充電機充電蓄電池功用。例如LI等將含有0.5%三(三甲基硅烷)硼酸酯（TMSB）的電解液運用到三元資料高壓充電機充電鋰電池中，循環200次后與沒有加TMSB的充電機充電蓄電池做比較，容量保持率分別為74%和19%（2-4.8V）。TMSB的功用如下圖所示：在沒有增加劑存在時，跟著循環次數的增加，會逐步在正極外表構成一層有LiF 存在的正極電解液界面（CEI）膜，這層膜較厚且具有高阻抗；參加TMSB 后，缺電子的含硼類化合物會前進正極外表LiF的溶解度，構成的SEI 膜較薄，且具有低的阻抗。
2. 有機磷類增加劑
根據前哨軌跡能量與電化學安穩性的聯系：分子的HOMO 越高，軌跡中的電子越不安穩，氧化性越好；分子的LUMO 越低，越容易得電子，還原性越好。亞磷酸酯化合物的HOMO 能量遠高于溶劑分子，標明亞磷酸酯類化合物比溶劑分子具有更高的氧化性，在正極外表能優先發作電化學氧化，構成SEI 膜掩蓋在正極外表，然后前進充電機充電鋰電池的循環安穩性。
3.碳酸脂類增加劑
含氟烷基（PFA）化合物具有很高的電化學安穩性，一起具備疏水性與疏油性的特性，當PFA 增加到有機溶劑中，疏溶劑的PFA 會凝集到一起構成膠團。相關研討標明將0.5%的PFO-EC到高壓充電機充電鋰離子蓄電池電解液中，由于增加劑在循環進程中構成了雙層的鈍化膜，一起削減電極外表的降解與電解液的氧化分化，然后前進其循環功用。
4.含硫增加劑
近年來，將有機磺酸酯作為增加劑運用到充電機充電鋰離子蓄電池中的報導很多。例如PS/DMSM等，此類增加劑使充電機充電鋰電池在高壓下也能保持較低的電極/電解液界面阻抗，前進充電機充電蓄電池循環功用。一些噻吩及其衍生物也被考慮作為高壓充電機充電鋰離子蓄電池增加劑運用，當參加這些增加劑后，會在正極外表構成聚合物膜，避免了電解液在高壓下的氧化分化。
5. 離子液體增加劑
離子液體是一種低溫熔融鹽，因其具備蒸汽壓低、電導率高、不易燃、熱安穩及電化學安穩性高級長處而被廣泛運用到充電機充電鋰離子蓄電池中。中科院進程所相關研討課題組分別將4 種烯烴替代咪唑雙（三氟甲基磺酰）亞胺離子液體增加到了1.2mol/L 的LiPF6/EC/EMC 電解液中，充電機充電蓄電池循環測驗結果標明其首次充放電功率明顯前進，特別增加3%（質量分數）的[AVIm][TFSI]離子液體時，充電機充電蓄電池的放電容量和循環功用最好，特定條件下，電解液乃至可耐4.95 V 高壓。
6.其它增加劑
此外還有有機硅類化合物（正極構成維護膜）、苯的衍生物（前進電解液安穩性）、雙馬來酰亞胺（BMI）增加劑（前進電解液安穩性）、丁二酸酐增加劑（按捺LMNO自放電）、5-羥基-1H-吲唑（HI）（正極外表構成鈍化膜）等均能在必定程度上前進充電機充電蓄電池的循環安穩性。
跟著數碼設備及電動轎車等對充電機充電蓄電池功用要求的前進，前進充電機充電蓄電池資料的壓實密度、能量密度及作業電壓是前進充電機充電蓄電池能量密度容量的開展方向。這其間對電極資料結構的安穩性、電極資料與電解液的匹配性及電解液的物理化學功用提出了更高的要求。如今所報導的高壓增加劑在循環進程中一般會比溶劑分子優先氧化，在正極外表構成鈍化膜，安穩電極/電解液界面，終究實現電解液能在高壓下安穩存在。信任跟著技能的前進，高電壓充電機充電蓄電池的運用必將是未來的趨勢。
為了設計高能量密度的充電機充電鋰離子蓄電池，除了對其空間利用率的不斷優化，前進充電機充電蓄電池正負極資料的壓實密度和克容量，運用高導電碳納米和高分子粘接劑來前進正極和負極活性物質含量外，前進充電機充電鋰離子蓄電池的作業電壓也是增大充電機充電蓄電池能量密度的重要途徑之一。
現在充電機充電蓄電池的電壓正逐步從4.2V前進到4.35V、4.4V、4.45V、4.5V和5V，其間5V鎳錳充電機充電鋰離子蓄電池具有高能量密度、高功率等優異特性，將是未來新能源轎車及儲能范疇開展的重要方向之一。現在4.35V和4.4V的充電機充電鋰離子蓄電池已在商場上老練運用，4.45V和4.5V也開端受到商場喜愛，逐步會開展老練起來。
高電壓充電機充電鋰離子蓄電池的功用主要是由活性資料和電解液的結構和性質所決議的。其間，電解液的匹配性也非常重要。由于跟著能量密度前進，一般正負極的壓實密度都比較大，電解液浸潤性變差，保液量下降。低保液量會導致充電機充電蓄電池的循環和存儲功用變差。
一.高電壓電解液挑選規范
近年來跟著高電壓正極資料的不斷涌現和運用，慣例碳酸酯和六氟磷酸鋰系統，在4.5V以上電壓充電機充電蓄電池中會發作分化，循環功用差，高溫功用差等充電機充電蓄電池功用的下降，已不能徹底滿意高電壓充電機充電鋰離子蓄電池的要求。高電壓電解液的挑選規范是：
1. 挑選一些氧化電位較高且電化學窗口較寬的溶劑（如：砜類、腈類及氟代溶劑）。
2. 能夠在電解液中參加一些正極維護增加劑來改進正極資料的界面性質。
3. 在電解液中參加正極成膜增加劑，按捺電解液和正極資料界面間的反響。
4. 電解液中參加新式的耐高壓鋰鹽作為增加劑。如在電解液中參加雙草酸硼酸( LiBOB)也能夠在正極資料的外表成膜，阻撓了電解液與電極資料的副反響。
但是從經濟效益考慮，開展適宜的電解液增加劑來安穩電極/電解液界面更加受到研討者們的喜愛。現在研討的高電壓電解液增加劑主要有：含硼類增加劑、有機磷類增加劑、碳酸酯類增加劑、含硫增加劑、離子液體增加劑及其它類型增加劑。
二.高電壓電解液中的功用增加劑品種
1. 含硼類增加劑
含硼類增加劑會在正極外表構成維護膜，來安穩電極/電解液之間的界面，然后前進充電機充電蓄電池功用。例如LI等將含有0.5%三(三甲基硅烷)硼酸酯（TMSB）的電解液運用到三元資料高壓充電機充電鋰電池中，循環200次后與沒有加TMSB的充電機充電蓄電池做比較，容量保持率分別為74%和19%（2-4.8V）。TMSB的功用如下圖所示：在沒有增加劑存在時，跟著循環次數的增加，會逐步在正極外表構成一層有LiF 存在的正極電解液界面（CEI）膜，這層膜較厚且具有高阻抗；參加TMSB 后，缺電子的含硼類化合物會前進正極外表LiF的溶解度，構成的SEI 膜較薄，且具有低的阻抗。
2. 有機磷類增加劑
根據前哨軌跡能量與電化學安穩性的聯系：分子的HOMO 越高，軌跡中的電子越不安穩，氧化性越好；分子的LUMO 越低，越容易得電子，還原性越好。亞磷酸酯化合物的HOMO 能量遠高于溶劑分子，標明亞磷酸酯類化合物比溶劑分子具有更高的氧化性，在正極外表能優先發作電化學氧化，構成SEI 膜掩蓋在正極外表，然后前進充電機充電鋰電池的循環安穩性。
3.碳酸脂類增加劑
含氟烷基（PFA）化合物具有很高的電化學安穩性，一起具備疏水性與疏油性的特性，當PFA 增加到有機溶劑中，疏溶劑的PFA 會凝集到一起構成膠團。相關研討標明將0.5%的PFO-EC到高壓充電機充電鋰離子蓄電池電解液中，由于增加劑在循環進程中構成了雙層的鈍化膜，一起削減電極外表的降解與電解液的氧化分化，然后前進其循環功用。
4.含硫增加劑
近年來，將有機磺酸酯作為增加劑運用到充電機充電鋰離子蓄電池中的報導很多。例如PS/DMSM等，此類增加劑使充電機充電鋰電池在高壓下也能保持較低的電極/電解液界面阻抗，前進充電機充電蓄電池循環功用。一些噻吩及其衍生物也被考慮作為高壓充電機充電鋰離子蓄電池增加劑運用，當參加這些增加劑后，會在正極外表構成聚合物膜，避免了電解液在高壓下的氧化分化。
5. 離子液體增加劑
離子液體是一種低溫熔融鹽，因其具備蒸汽壓低、電導率高、不易燃、熱安穩及電化學安穩性高級長處而被廣泛運用到充電機充電鋰離子蓄電池中。中科院進程所相關研討課題組分別將4 種烯烴替代咪唑雙（三氟甲基磺酰）亞胺離子液體增加到了1.2mol/L 的LiPF6/EC/EMC 電解液中，充電機充電蓄電池循環測驗結果標明其首次充放電功率明顯前進，特別增加3%（質量分數）的[AVIm][TFSI]離子液體時，充電機充電蓄電池的放電容量和循環功用最好，特定條件下，電解液乃至可耐4.95 V 高壓。
6.其它增加劑
此外還有有機硅類化合物（正極構成維護膜）、苯的衍生物（前進電解液安穩性）、雙馬來酰亞胺（BMI）增加劑（前進電解液安穩性）、丁二酸酐增加劑（按捺LMNO自放電）、5-羥基-1H-吲唑（HI）（正極外表構成鈍化膜）等均能在必定程度上前進充電機充電蓄電池的循環安穩性。
跟著數碼設備及電動轎車等對充電機充電蓄電池功用要求的前進，前進充電機充電蓄電池資料的壓實密度、能量密度及作業電壓是前進充電機充電蓄電池能量密度容量的開展方向。這其間對電極資料結構的安穩性、電極資料與電解液的匹配性及電解液的物理化學功用提出了更高的要求。如今所報導的高壓增加劑在循環進程中一般會比溶劑分子優先氧化，在正極外表構成鈍化膜，安穩電極/電解液界面，終究實現電解液能在高壓下安穩存在。信任跟著技能的前進，高電壓充電機充電蓄電池的運用必將是未來的趨勢。
- 上一篇：蓄電池充電機無線充電體系的恒流充電技術解析 2017/9/26
- 下一篇：【電氣百科】關于充電機充電蓄電池的問與答(21-50) 2017/9/25
