【電氣百科】電壓比較器工作原理
2017-9-8 10:30:26??????點擊：
電壓比較器(以下簡稱比較器)是一種常用的集成電路。它可用于報警器電路、主動控制電路、測量技術，也可用于V/F改換電路、A/D改換電路、高速采樣電路、電源電壓監測電路、振蕩器及壓控振蕩器電路、過零檢測電路等。本文首要介紹其根本概念、作業原理及典型作業電路，并介紹一些常用的電壓比較器。
什么是電壓比較器

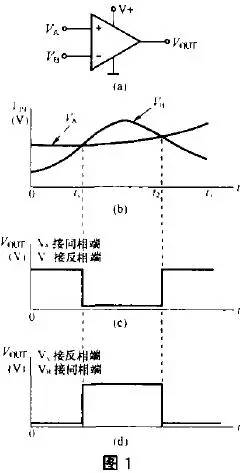

簡略地說， 電壓比較器是對兩個模仿電壓比較其大小(也有兩個數字電壓比較的，這兒不介紹)，并判別出其間哪一個電壓高，如圖1所示。圖1(a)是比較器，它有兩個輸入端：同相輸入端(“+” 端) 及反相輸入端(“-”端)，有一個輸出端Vout(輸出電平信號)。別的有電源V+及地(這是個單電源比較器)，同相端輸入電壓VA，反相端輸入VB。
VA和VB的改動如圖1(b)所示。在時刻0～t1時，VA>VB;在t1～t2時，VB>VA;在t2～t3時，VA>VB。
在這種情況下，Vout的輸出如圖1(c)所示：VA>VB時，Vout輸出高電平(飽滿輸出);VB>VA時，Vout輸出低電平。依據輸出電平的凹凸便可知道哪個電壓大。
如果把VA輸入到反相端，VB輸入到同相端，VA及VB的電壓改動依然如圖1(b)所示，則Vout輸出如圖1(d)所示。與圖1(c)比較，其輸出電平倒了一下。輸出電平改動與VA、VB的輸入端有關。

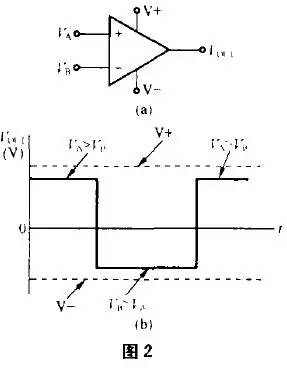

圖2(a)是雙電源(正負電源)供電的比較器。如果它的VA、VB輸入電壓如圖1(b)那樣，它的輸出特性如圖2(b)所示。VB>VA時，Vout輸出飽滿負電壓。

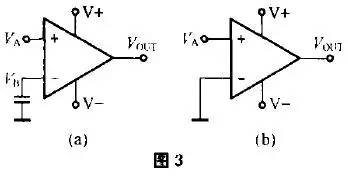

如果輸入電壓VA與某一個固定不變的電壓VB相比較，如圖3(a)所示。此VB稱為參閱電壓、基準電壓或閾值電壓。如果這參閱電壓是0V(地電平)，如圖3(b)所示，它一般用作過零檢測。
比較器的作業原理
比較器是由運算放大器發展而來的，比較器電路能夠看作是運算放大器的一種使用電路。因為比較器電路使用較為廣泛，所以開發出了專門的比較器集成電路。
圖4(a)由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接在同相端，VB通過輸入電阻R1接在反相端，RF為反應電阻，若不考慮輸入失調電壓，則其輸出電壓Vout與VA、VB及4個電阻的關系式為：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，則Vout=RF/R1(VA-VB)，RF/R1為放大器的增益。當R1=R2=0(相當于R1、R2短路)，R3=RF=∞(相當于R3、RF開路)時，Vout=∞。增益成為無窮大，其電路圖就形成圖4(b)的姿態，差分放大器處于開環狀況，它就是比較器電路。實際上，運放處于開環狀況時，其增益并非無窮大，而Vout輸出是飽滿電壓，它小于正負電源電壓，也不可能是無窮大。
從圖4中能夠看出，比較器電路就是一個運算放大器電路處于開環狀況的差分放大器電路。
同相放大器電路如圖5所示。如果圖5中RF=∞，R1=0時，它就變成與圖3(b)一樣的比較器電路了。圖5中的Vin相當于圖3(b)中的VA。
比較器與運放的差別

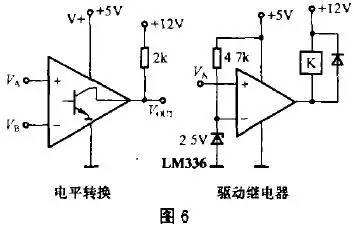

運放能夠做比較器電路，但功能較好的比較器比通用運放的開環增益更高，輸入失調電壓更小，共模輸入電壓范圍更大，壓擺率較高(使比較器響應速度更快)。別的，比較器的輸出級常用集電極開路結構，如圖6所示，它外部需求接一個上拉電阻或許直接驅動不同電源電壓的負載，使用上愈加靈敏。但也有一些比較器為互補輸出，無需上拉電阻。
這兒順便要指出的是，比較器電路自身也有技術指標要求，如精度、響應速度、傳達延遲時刻、靈敏度等，大部分參數與運放的參數相同。在要求不高時可選用通用運放來作比較器電路。如在A/D改換器電路中要求選用精細比較器電路。
因為比較器與運放的內部結構根本相同，其大部分參數(電特性參數)與運放的參數項根本一樣(如輸入失調電壓、輸入失調電流、輸入偏置電流等)。
比較器典型使用電路
這兒舉兩個簡略的比較器電路為例來闡明其使用。
1.散熱電扇主動控制電路
一些大功率器材或模塊在作業時會發生較多熱量使溫度升高，一般選用散熱片并用電扇來冷卻以保證正常作業。這兒介紹一種極簡略的溫度控制電路，如圖7所示。負溫度系數(NTC)熱敏電阻RT粘貼在散熱片上檢測功率器材的溫度(散熱片上的溫度要比器材的溫度略低一些)，當5V電壓加在RT及R1電阻上時，在A點有一個電壓VA。當散熱片上的溫度上升時，則熱敏電阻RT的阻值下降，使VA上升。RT的溫度特性如圖8所示。它的電阻與溫度改動曲線盡管線性度并不好，可是它是單值函數(即溫度必守時，其阻值也是必定的單值)。如果我們設定在80℃時應接通散熱電扇，這80℃即設定的閾值溫度TTH，在特性曲線上可找到在80℃時對應的RT的阻值。R1的阻值是不變的(它安裝在電路板上，在環境溫度改動不大時可認為R1值不變)，則能夠核算出在80℃時的VA值。
R2與RP組成分壓器，當5V電源電壓是安穩電壓時(電壓安穩性較好)，調理RP能夠改動VB的電壓(電位器中心頭的電壓值)。VB值為比較器設定的閾值電壓，稱為VTH。
設計時期望散熱片上的溫度一旦超越80℃時接通散熱電扇實現散熱，則VTH的值應等于80℃時的K值。一旦VA>VTH，則比較器輸出低電平，繼電器K吸合，散熱電扇(直流電機)得電作業，使大功率器材降溫。VA、VTH電壓改動及比較器輸出電壓Vout的特性如圖9所示。這兒要說清楚的是在VA開端大于VTH時，電扇作業，但散熱體有較大的熱量，要通過必守時問才能把溫度降到80℃以下。
從圖7可看出，要改動閾值溫度TTH非常便利，只需相應地改動VTH值即可。VTH值增大，TTH增大;反之亦然，調整非常便利。只需RT斷定，RT的溫度特性斷定，則R1、R2、RP可便利求出(設流過RT、R1及R2、RP的電流各為0.1～0.5mA)。
2.窗口比較器

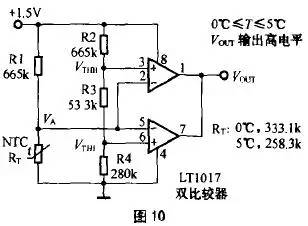

窗口比較器常用兩個比較器組成(雙比較器)，它有兩個閾值電壓VTHH(高閾值電壓)及VTHL(低閾值電壓)，與VTHH及VTHL比較的電壓VA輸入兩個比較器。若VTHL≤VA≤VTHH，Vout輸出高電平;若VAVTHH，則Vout輸出低電平，如圖10所示。圖10是一個冰箱報警器電路。冰箱正常作業溫度設為0～5℃，(0℃到5℃是一個“窗口”)，在此溫度范圍時比較器輸出高電平(表明溫度正常);若冰箱溫度低于0V或高于5℃，則比較器輸出低電平，此低電平信號電壓輸入微控制器(μC)作報警信號。
溫度傳感器選用NTC熱敏電阻RT，已知RT在0℃時阻值為333.1kΩ;5℃時阻值為258.3kΩ，則按1.5V作業電壓及流過R1、RT的電流約1.5 uA，可求出R1的值。R1的值斷定后，可核算出0℃時的VA值為0.5V(按圖10中R1=665kΩ時)，5℃時的VA值為0.42V，則VTHL=0.42V，VTHH=0.5V。若設R2=665kΩ，則按圖11，可求出流過R2、R3、R4電阻的電流I=(1.5V-0.5V)/665kΩ=0.0015mA，按R4×I/=0.42V，可求出R4=280kΩ再按0.5V=(R3+R4)0.0015mA， 則可求出R3=53.3kΩ。
本例中兩個比較器選用低作業電壓、低功耗、互補輸出雙比較器LT1017，無需外接上拉電阻。
