国产一区二区三区免费在线 _激情久久一区二区_精品国产99国产精品_在线播放的av_91亚洲国产成人精品一区二区三_中文字幕成人一区_精品999日本_欧美中文字幕第一页_色戒汤唯在线观看_久久精品人人做人人爽人人_成人乱色短篇合集_欧美人体大胆444www

新能源新材料的開發應用，始終推進了科技的發展，從而促進了人類社會的進步。電子產品、電動汽車的普及，使各種類型的充電機充電電池應運而生。

近來，一則充電機充電鋁空氣蓄電池的新聞吸引了眼球。從中科院寧波材料所獲得最新消息，該所研究團隊已研制出基于石墨烯空氣陰極的千瓦級充電機充電鋁空氣蓄電池發電系統。他們采用石墨烯復合錳基氧化物催化劑以及新型石墨烯基高效空氣陰極將單體充電機充電電池功率密度了提高25%，大幅度提升了金屬空氣充電機充電電池綜合性能。該充電機充電電池系統能量密度高達510 Wh/kg、容量20 kWh、輸出功率1000 W。

通過實際演示顯示，該充電機充電電池系統可同時為一臺電視機、一臺電腦、一臺電風扇以及10個60瓦照明燈泡同時供電，初步驗證了充電機充電鋁空氣蓄電池系統的發電供電能力，是新能源和新材料領域的一項重大突破。

充電機充電鋁空氣蓄電池

充電機充電鋁空氣蓄電池屬于空氣充電機充電電池的一種，同類的還有鎂空氣充電機充電電池、鋅空氣充電機充電電池和鋰空氣充電機充電電池等，也可以說它是特殊的燃料充電機充電電池。

金屬空氣充電機充電電池（也稱為金屬燃料充電機充電電池）是一種將金屬材料的化學能直接轉化為電能的化學電源。

充電機充電鋁空氣蓄電池在單體充電機充電電池中以鋁為負極、氧為正極，在工作時只消耗鋁和少量的水，當鋁和水消耗完了就沒法工作了。它是一次充電機充電電池，不能充電，需要更換鋁電極才能繼續工作。

這類充電機充電電池理論上的正極活性物質的量是無限的，所以充電機充電電池理論容量主要取決于負極金屬的量，這類充電機充電電池擁有更大的比容量。 作為一種特殊的燃料充電機充電電池，鋁-空氣充電機充電電池在軍事、民用、以及水底動力系統、電信系統后備動力源和便攜式電源等應用方面具有巨大的商業潛力。

充電機充電鋁空氣蓄電池發展簡史

沒想到的是充電機充電鋁空氣蓄電池的問世到現在也有70多年了，我們來看看國內外這種充電機充電電池的“演化”進程。

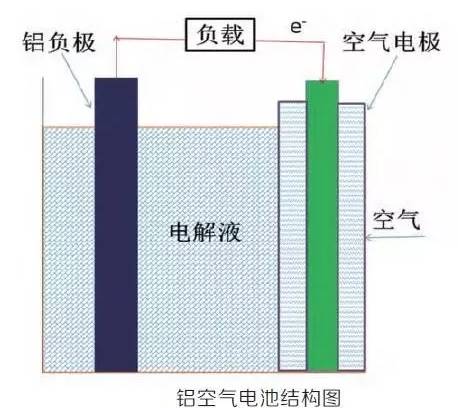

充電機充電鋁空氣蓄電池的原理和結構

充電機充電鋁空氣蓄電池的化學反應與鋅空氣充電機充電電池類似，充電機充電鋁空氣蓄電池以高純度鋁Al（含鋁99.99%）為負極、氧為正極，以氫氧化鉀（KOH）或氫氧化鈉（NaOH）水溶液為電解質。鋁攝取空氣中的氧，在充電機充電電池放電時產生化學反應，鋁和氧作用轉化為氧化鋁。

鋁陽極（負極）

鋁（Al）是一種理想的電極材料，金屬鋁的理論能量密度為8.2W˙h/g，在常見金屬中，僅次于鋰的13.3W˙h/g，電極電位較負，是除金屬鋰以外質量比能量最高的輕金屬充電機充電電池材料。充電機充電鋁空氣蓄電池的質量比能量實際可以達到450Wh/kg，比功率達到50~200W/kg。具有理論容量高、消耗率低、質量輕、電位負、資源豐富及易于加工等優點，得到廣泛研究。

但是由于鋁是一種很活潑的兩性金屬，目前鋁陽極的發展還受到以下幾個問題的影響。

（1）鋁表面有一層鈍化膜，影響了鋁的電化學活性。

（2）鋁是一種兩性金屬元素，這就決定了它在強堿性環境下易析氫腐蝕，影響電極電位，產物浮著在電解液中影響整個電化學反應的進行。

（3）空氣充電機充電電池獨特的半開放的體系，使空氣電極容易受到外界濕度的影響，發生鋁陽極的“淹沒”或“干涸”，甚至“爬堿”或“漏液”現象從而對整個空氣充電機充電電池的結構造成破壞。為了解決上述問題，國內外學者從以下三個方面進行了研究：

a、鋁陽極合金化

工業級鋁（99.0%）含有較多的雜質，如鐵（0.5%）、硅、銅、錳、鎂和鋅等，會使相界面處鋁的析氫腐蝕加劇，特別是鐵會與鋁形成局部原充電機充電電池，導致電化學腐蝕成倍增加。可向鋁中加入既能提高化學活性、又可提高耐腐蝕性的合金成分。

鋁合金合金化需要加入的元素所需要滿足的條件有：①合金元素的熔點要低于金屬Al；②在Al中固態飽和度較高；③電化學活性高于Al；④在電解質中溶解度較高；⑤具有較高的析氫過電位。此外，將陽極金屬加工成超細晶材料，可進一步提高陽極效率。

b、電解液中加入緩釋劑

由于陽極合金化有一定的成本問題所以人們經常會選擇在電解液中加入一些緩釋劑來保證充電機充電鋁空氣蓄電池的性能。一些羧酸類、胺類、氨基酸類緩釋劑及其對鋁腐蝕的抑制效率如下表所示：

不同緩蝕劑對鋁陽極腐蝕抑制效率

緩蝕劑	濃度（mol/L )	抑制效率（％)
檸檬酸	0.067	35.1
檸檬酸	0.052	38.6
竊M乙酸	((.133	56.1
dl丙m酸	0.112	40.3
甲基a化銨	0.148	4.1
三甲基氯化銨	0.105	17.6
苯基三甲基a化銨	0.058	66.6

研究者們使用天然物質作金屬鋁腐蝕的抑制劑，實驗證明有機胺類、吡咯等對鋁的腐蝕有明顯的抑制作用。通過向強堿電解質中添加有機物、水溶性化合物來研究鋁金屬陽極的電化學行為降低鋁的腐蝕速度，進而提高充電機充電鋁空氣蓄電池的性能。

c、熱處理工藝

熱處理通過改變鋁合金中微量元素的分布和合金表面的微觀結構，來影響合金性能，屬工藝學的研究范疇。通過適合的正交實驗可找到最佳的熱處理工藝。

電解液

充電機充電鋁空氣蓄電池的電解液多為中性鹽溶液或強堿性溶液。當使用中性電解液時，陽極自腐蝕小，但鋁陽極表面鈍化嚴重，使工作電壓降低，充電機充電電池的功率和電流難以提高，還會導致電壓滯后，產物氫氧化鋁膠體也會沉降、阻塞電解液，因此這類充電機充電電池只能作為小功率的電源輸出裝置。

當使用強堿性電解液時，鋁的鈍化減少，且堿液可吸納一定量的反應產物氫氧化鋁，充電機充電電池的性能相對較好，但鋁是兩性金屬，在強堿性環境中會發生強烈的析氫腐蝕，放出大量氫氣，降低充電機充電電池的輸出功率和陽極利用率，在大電流密度下更嚴重。如果是單純的解決上述問題可以選擇定期更換電解液和向電解液中加入能活化鋁陽極表面和抑鋁析氫腐蝕的添加劑來解決上訴問題。

空氣電極（正極）

陰極是O2的反應場所，具有透氣、導電、防水、抗腐蝕及催化作用，也常叫做空氣電極。空氣電極一般由多孔催化層、導電集流體和防水透氣層3層結構組成：多孔催化層是氧氣被還原的主要場所，在這里，擴散進入的氧氣、氧還原催化劑與薄層電解液交界處形成三相界面電化學活性位點；導電集流體主要起導電和機械支撐的作用；防水透氣層具有疏松多孔憎水的結構，既為催化層提供反應所需的氣體，又防止電解液將氣體擴散通道淹沒。

催化層是空氣電極的最關鍵部分，對其電化學性能起著決定性的作用，充電機充電鋁空氣蓄電池的性能很大程度上取決于所選用的陰極催化劑。空氣電極性能又能直接影響電極反應平衡，因此，提升其性能可以在一定程度上提高充電機充電鋁空氣蓄電池陽極的利用率，抑制陽極鋁的自腐蝕。

常用的催化劑充電機充電鋁空氣蓄電池的催化劑有以下幾種：

（1）貴金屬催化劑。

常用的是鉑和銀，其催化活性高性能比較穩定，但是由于價格比較昂貴且資源短缺所以可采用率不高。

（2）金屬大環化合物催化劑。

有機金屬大環化合物對氧氣還原有良好的催化活性，特別是當它們吸附在大表面積碳上時。且它們的活性和穩定性可通過熱處理得到顯著提高。因此可望代替貴金屬氧氣還原催化劑。常見的金屬大環化合物的合成方法有熱分解法和前驅體制備法。但是由于熱分解法的熱處理過程會導致金屬大環化合物與碳基體發生反應，前驅體法制備的催化劑活性差，所以應用也存在有一定問題。

（3）鈣鈦礦型氧化物催化劑。

鈣鈦礦型氧化物對氧氣的還原和析出具有較高的催化活性，且價格低廉，因此在充電機充電鋁空氣蓄電池和燃料充電機充電電池中具有廣闊的應用前景。現在的對鈣鈦礦氧電極催化劑的研究主要集中在改進制備方法和尋找新的取代元素以提高催化性能。無定形前軀體法，特別是蘋果酸前軀體法，能制備出晶粒細小、大比表面積的鈣鈦礦氧化物，從而大大提高它們的催化活性，是目前較好的制備鈣鈦礦氧化物的方法。

（4）廉價催化劑。

最主要的代表是二氧化錳催化劑，它的最大優勢在于原料豐富、成本低廉可廣泛應用于水性或非水性電解液的充電機充電電池，但是單一的二氧化錳電催化活性有一定限制，所以人們在這方面的研究從來沒有停止。

（5）AB2O4尖晶石型氧化物催化劑。

尖晶石的晶格為面心立方。單位晶胞中有32個密堆積的02-離子，64個四面體空隙和32個八面體空隙被金屬離子占據。尖晶石的脫水活性與B離子位于四面體空隙的分數有關，分數越大，催化劑表面酸性增加，脫水活性增大，一般充電機充電鋁空氣蓄電池不采用這種催化劑。

（6）其他金屬及合金催化劑。

鎳相對便宜，并且在堿性電解質中陽極極化條件下有很高的耐腐蝕性，同時在金屬元素中鎳的析氧效率是最高的，所以傳統上用鎳作為堿性水電解陽極材料。還經常采用鎳鐵、鎳鈷等合金催化劑，它們有很好的催化活性和耐腐蝕性，也是充電機充電鋁空氣蓄電池的一個可考慮的催化劑方向。

（7）復合催化劑。

將兩種或兩種以上的催化劑復合在一起來更好地提高充電機充電鋁空氣蓄電池的空氣電極的催化活性。

充電機充電鋁空氣蓄電池的優勢和劣勢

充電機充電鋁空氣蓄電池的優勢主要體現在如下幾個方面：

①比能量大，充電機充電鋁空氣蓄電池的理論比能量可達8100Wh/kg；

②質量輕，同樣能量的充電機充電鋁空氣蓄電池總質量僅為鉛酸蓄充電機充電電池質量的12%；

③無毒危險，可以回收循環使用；

④鋁原材料豐富。

充電機充電鋁空氣蓄電池的劣勢也很明顯：

①是一種釋放電能的化學反應裝置，不能反復充電，需要更換鋁電極才能繼續工作；

②雖然充電機充電鋁空氣蓄電池含有高的比能量，但比功率較低；

③充電和放電速度比較緩慢，電壓滯后，自放電率較大；

④需要采用熱管理系統來防止充電機充電鋁空氣蓄電池工作時的過熱。

充電機充電鋁空氣蓄電池與現今的鋰離子充電機充電電池相比的優劣如下表所示。

電池項目	可充電	比能量	毒性	循環性	元素儲量	自放電性	充放電速率
鋁空氣電池	否	高達8100Wh	小	可循環利用	豐富	大	慢
鋰電池	可	低， 100-30	毒性較大	循環利用性低	少于鋁	小	快

充電機充電鋁空氣蓄電池作為動力充電機充電電池主要存在的問題

鋁充電機充電電池商業化應用的明顯技術缺陷是鋁在空氣或水溶液中易鈍化且在強堿性溶液中腐蝕速率較大，嚴重降低了鋁陽極效率。因此電極的活化和抗腐蝕性能的提高是鋁陽極研究過程中需要解決的主要問題。

在大電流密度工作條件下，由于內阻高，不能滿足動力電源的電性能要求，阻礙了鋁陽極材料的應用。

在高功率輸出時發熱嚴重，必須配備熱量輸出系統，因而增加了系統的復雜性。

大功率充電機充電鋁空氣蓄電池組必須有良好的通風，保持通透的一致性，如增設供氧系統，效果會改善，這又會增加系統的復雜性。

在顛簸的路面運行時，能夠提供的電能也有一定幅度波動。

如何確保充電機充電電池不漏液，也是一個嚴重問題。

上述問題和復雜性是長期以來阻礙該技術大規模推廣應用的瓶頸。又比如，該充電機充電電池實際應用中的體積比能量一般只有100-150Wl/L，與鉛酸蓄充電機充電電池相當。系統能否長期穩定運行依然不確定。

當然充電機充電鋁空氣蓄電池的優勢擺在那里，無論是那嚇人的能量密度，還是安全性，環保性都具有無可比擬的優勢，所以用一句話概括就是“前景是光明的，道路是曲折的”。

同時，金屬空氣充電機充電電池具有能量密度高、價格低廉、資源豐富、綠色無污染、放電壽命長與安全環保等優勢，已被國家列入《“十三五”國家戰略性新興產業發展規劃》，同時還被國家發改委、能源局列入《能源技術革命創新行動計劃（2016-2030年）》。
