如何選擇適用的充電機充電蓄電池測試儀測電池內部電阻值？
2017-10-21 10:40:07??????點擊：
電阻：每個充電機充電蓄電池都有內阻，不同類型的電池內阻不同。相同類型的充電機充電蓄電池，由于內部化學特性的不一致，內阻也不一樣。蓄電池的內阻很小，我們一般用微歐或者毫歐的單位來定義它。內阻是衡量充電機充電蓄電池性能的一個重要技術指標。
Q1
一、充電機充電蓄電池內部電阻測量的原理
電池測試儀等提供測試品類1kHz的交流電恒流，并從交流電壓表的電壓值中求出電池的內部電阻。
如圖所示，通過使用交流電壓表連接充電機充電蓄電池的+極和-極的交流4端子法，可以降低測量連接線的電阻和接觸電阻的影響，準確測量蓄電池的內部電阻。也能測量內部電阻為數mΩ這類的低電阻。
而且充電機充電蓄電池的直流電壓測量（OCV）中需要高精度測量，能夠實現0.01%讀數.的高精度測量。

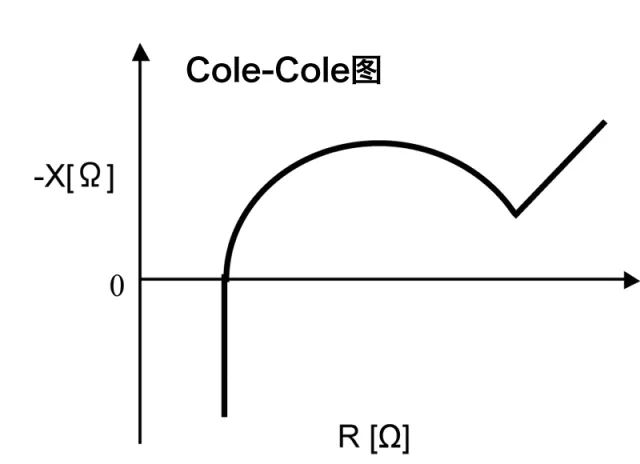

BT4560電池阻抗分析儀由于設置1kHz以外的測量頻率能夠變化，因此從Cole-Cole圖的測量中能更加詳細的檢查內部電阻情況。
另外充電機充電蓄電池的直流電壓測量（OCV）中，實現了0.0035%讀數的測量精度。
Q2
二、充電機充電蓄電池種類的不同內部電阻值和電池電壓值適用的電池測試儀
能夠測量充電機充電蓄電池的內部電阻（IR：Internal Resistant）和蓄電池電壓（OCV：Open Circuit Voltage）的電池測試儀的系列以及所適用的電池種類如圖所示。
針對電動汽車（EV）或混動汽車的電池組或便攜式設備的小型充電機充電蓄電池組中所適用的鋰電池因為內部電阻較低，因此適合使用BT4560電池阻抗分析儀或3561充電池測試儀。
充電機充電蓄電池組狀態（組裝狀態的鋰電池（Li-ion））時由于充電機充電蓄電池電壓（OCV）較高因此使用BT3562或BT3563充電池測試儀。
此外，還可以測量鎳氫蓄電池（Ni-MH）、鉛蓄蓄電池、鎳鎘蓄電池等電池的內部電阻和電池電壓，請按照蓄電池電壓（OCV）來選擇充電機充電蓄電池測試儀。
Q1
一、充電機充電蓄電池內部電阻測量的原理
電池測試儀等提供測試品類1kHz的交流電恒流，并從交流電壓表的電壓值中求出電池的內部電阻。
如圖所示，通過使用交流電壓表連接充電機充電蓄電池的+極和-極的交流4端子法，可以降低測量連接線的電阻和接觸電阻的影響，準確測量蓄電池的內部電阻。也能測量內部電阻為數mΩ這類的低電阻。
而且充電機充電蓄電池的直流電壓測量（OCV）中需要高精度測量，能夠實現0.01%讀數.的高精度測量。
BT4560電池阻抗分析儀由于設置1kHz以外的測量頻率能夠變化，因此從Cole-Cole圖的測量中能更加詳細的檢查內部電阻情況。
另外充電機充電蓄電池的直流電壓測量（OCV）中，實現了0.0035%讀數的測量精度。
Q2
二、充電機充電蓄電池種類的不同內部電阻值和電池電壓值適用的電池測試儀
能夠測量充電機充電蓄電池的內部電阻（IR：Internal Resistant）和蓄電池電壓（OCV：Open Circuit Voltage）的電池測試儀的系列以及所適用的電池種類如圖所示。
針對電動汽車（EV）或混動汽車的電池組或便攜式設備的小型充電機充電蓄電池組中所適用的鋰電池因為內部電阻較低，因此適合使用BT4560電池阻抗分析儀或3561充電池測試儀。
充電機充電蓄電池組狀態（組裝狀態的鋰電池（Li-ion））時由于充電機充電蓄電池電壓（OCV）較高因此使用BT3562或BT3563充電池測試儀。
此外，還可以測量鎳氫蓄電池（Ni-MH）、鉛蓄蓄電池、鎳鎘蓄電池等電池的內部電阻和電池電壓，請按照蓄電池電壓（OCV）來選擇充電機充電蓄電池測試儀。
